CANETH V1.0

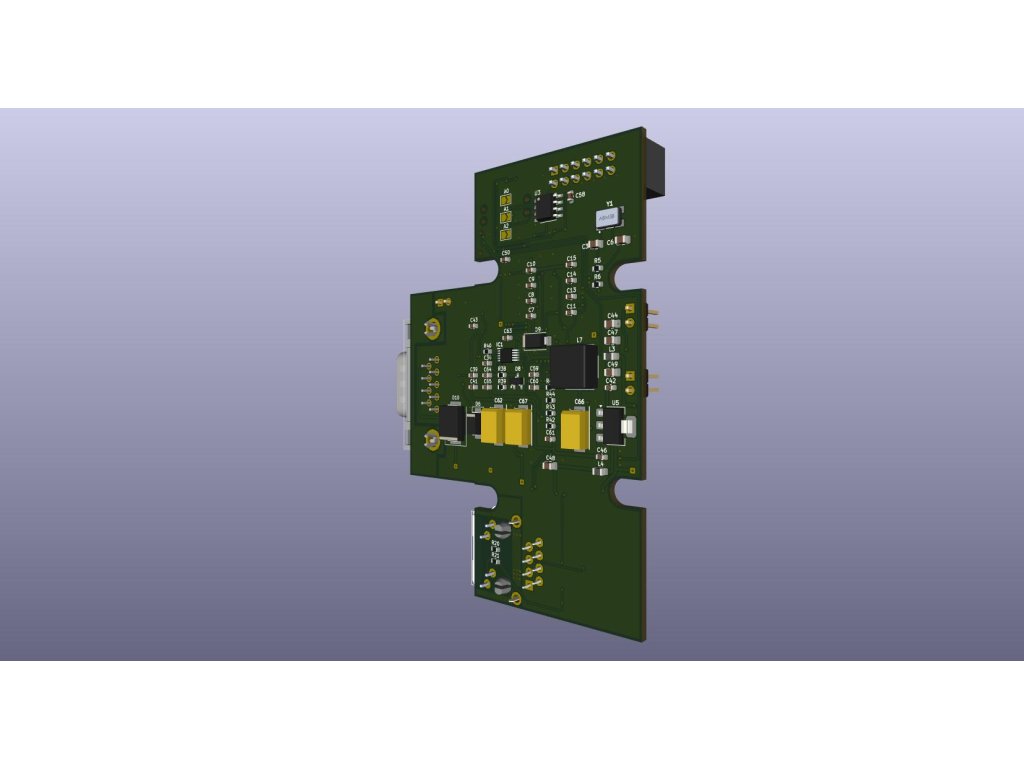

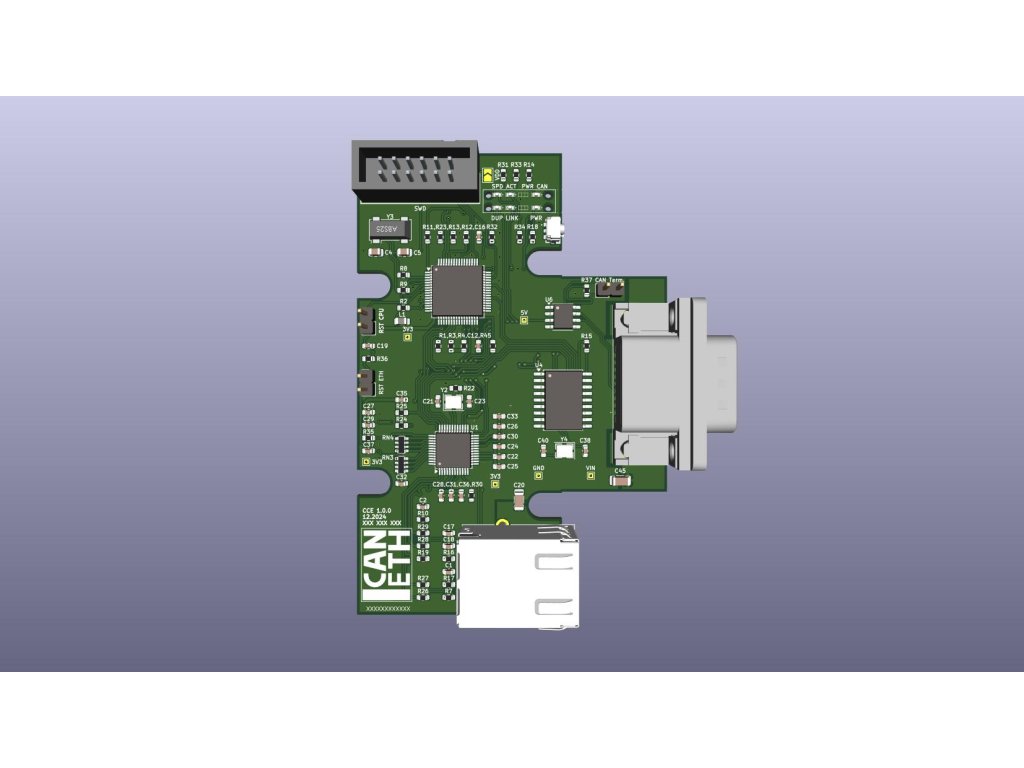

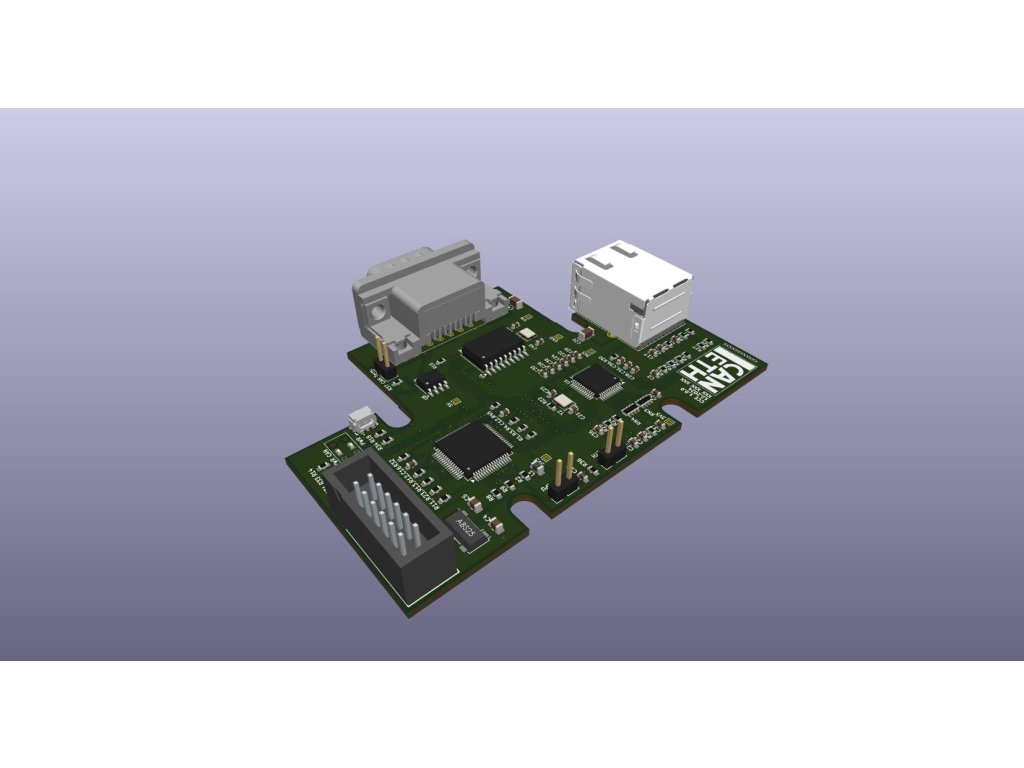

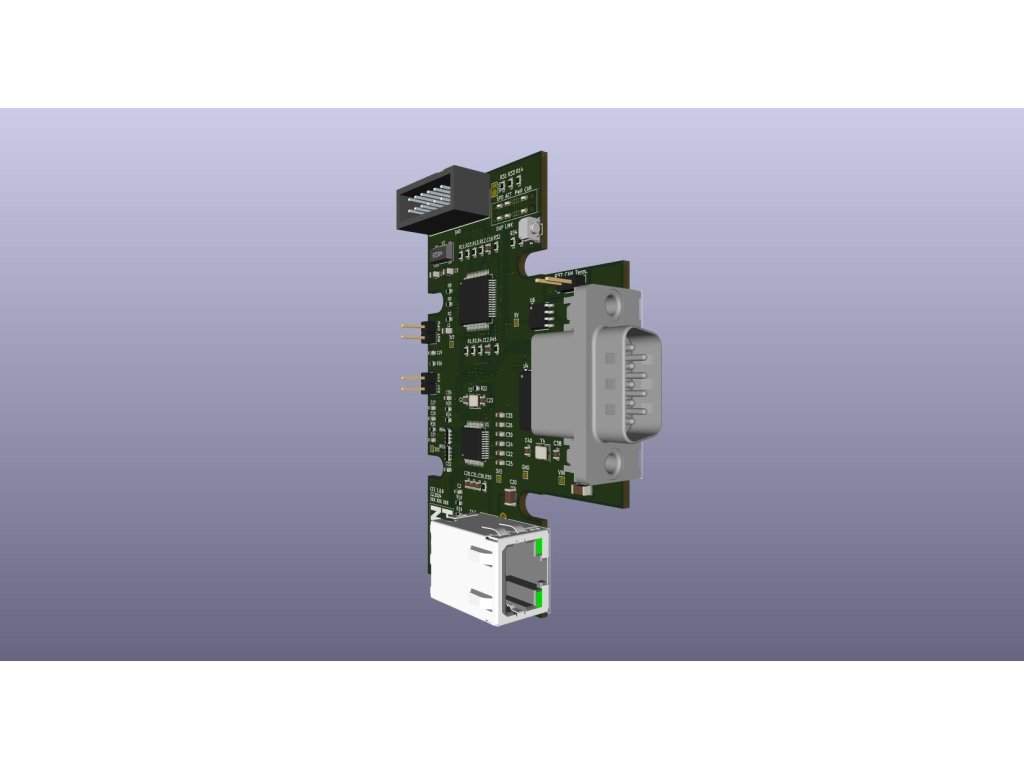

CANETH-DEVKIT je vývojová deska určená pro testování a vzdělávací účely. CANETH-DEVKIT je převodník navržený pro použití v prostředí automatizovaného testování a monitoringu zařízení komunikujících přes sběrnici CAN. Umožňuje efektivní propojení mezi CAN a Ethernetem s možností lokální i vzdálené správy a sběru dat.
🧬CANETH první generace podporuje klasický High-Speed CAN do 1Mbit/s.
Detailní popis produktu
🔧 Klíčové vlastnosti CANETH V1.0-DEVKIT
📶 Plně duplexní převodník CAN ↔ Ethernet (10/100 Mbps)
-
Realizováno přes integrovaný hardwarový TCP/IP stack.
-
Přímá integrace do sítě a vzdálený přístup k CAN sběrnici pro testy a prototypování.
-
Podporuje standardní CAN s přenosovou rychlostí až 1 Mbit/s.
🌐 Konfigurovatelné síťové parametry
-
Podpora statické i dynamické IP adresy.
-
Možnost definice libovolného síťového rozsahu (např. 192.168.4.x, 192.168.5.x, 10.0.6.x).
-
Konfigurovatelný TCP/UDP port (1–65535) pro plnou kompatibilitu s firemními i testovacími sítěmi.
🔁 Autonomní režim přehrávání CAN sekvencí
-
Nahrání vlastní sady CAN rámců prostřednictvím Ethernetu.
-
Uložené sekvence se přehrávají autonomně, bez aktivního připojení k síti.
- Přesné časování a struktura rámců zajišťuje konzistentní testování a simulaci CAN provozu.
🖥️ Integrované textové rozhraní
-
Přístup přes běžné terminálové klienty (Telnet, PuTTY).
-
Předdefinované příkazy: nastavení CAN rychlosti, manuální odesílání rámců, kontrola stavu.
-
Automatické rozpoznání standardního a rozšířeného ID.
⚙️ Technické parametry
-
Napájení: 7–35 V DC
-
Maximální proud: 150 mA
-
Podpora: CAN
-
Rychlost CAN: 125 kbit/s – 1 Mbit/s
-
Galvanické oddělení: 500 V mezi CAN a napájením
-
Rozhraní:
-
1× RJ45 (Ethernet 10/100 Mbps, full-duplex)
-
1× DSUB-9 (CAN)
-
-
Rozměry: 14 × 94 × 71,6 mm
-
Signalizační LED: ACT, LINK, DUP, SPD, PWR, PWR CAN
-
Provozní teplota: -20 °C až +125 °C
Upozornění pro vývojáře,
Tento produkt je dodáván jako vývojový kit určený pro účely vývoje, testování a vzdělávání. Není určen ani certifikován jako koncové zařízení a není schválen pro použití v průmyslových nebo bezpečnostně kritických aplikacích. Kupující bere na vědomí, že produkt vyžaduje odbornou integraci a odpovědnost za finální aplikaci nese integrátor/kupující. Výrobce nenese odpovědnost za škody vzniklé použitím mimo výše uvedený účel.
Manipulaci s napájením a CAN sběrnicí provádějte v souladu s bezpečnostními zásadami a ESD doporučeními.
